Germany KOPP SN1500 camshaft grinder NC Transform

机床型号:

数控转台+普通镗床强力铣齿机。

原控制系统:

伺服电机控制的数控转台；

继电器控制的普通镗床。

机床技术参数:

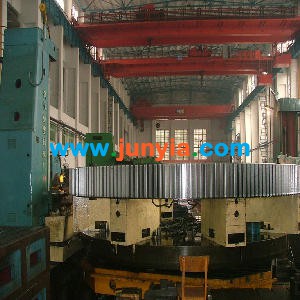

10米数控转台，加上一台普通镗床来改为10米的数控强力铣齿机；

工作轴：V，B，Y轴；

V轴：数控转台的前后运动；

B轴：数控转台的分度；

Y轴：普通镗床的手动上下运动。

改造方案:

普通镗床增加光栅尺，作为Y轴的位置反馈到数控转台所控制的NUM系统。机械不做任何改动。

改造效果：

能够铣10米的直齿及斜齿轮，提高了整个加工效率，用很少的费用解决了大齿轮加工的瓶颈问题，给工厂带来了巨大的经济效益。

NUM系统特殊功能：

光栅尺作为主反馈，用数学公式计算出B轴需要跟随的位置，NUM用动态操作可以实现此功能。
