West Germany ELB BC 8 UNICON profile grinder NC Transform

机床型号：

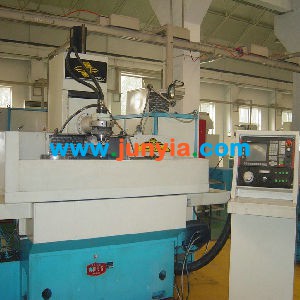

西德ELB BC 8 UNICON曲线磨床。

原控制系统：

BOSCH 数控系统及BOSCH直流伺服驱动和电机。

机床技术参数：

工作轴: X， Y，Z， C和主轴；

转台轴：0-360° ；

工作台：Φ300 ；

主轴电机：36kw 。

改造方案：

NUM1020数控系统取代原系统， NUM 交流伺服驱动及电机替换原直流伺服驱动及电机。

改造效果：

提高了磨削效率和精度，机床运转平稳可靠，编写了专用曲线磨床中文人机界面，简化操作。

NUM系统特殊功能：

1 动态操作功能编写特殊曲线的程序，提高了磨削的加工速度和精度；

2 Z轴的往复抖动功能确保磨削的高精度实现；

3  专用曲线磨床中文人机界面。
