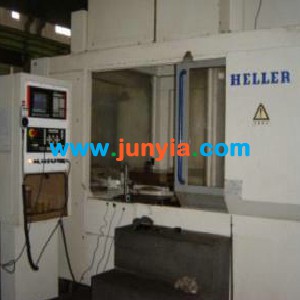

德国HELLER BEA 2 卧式加工中心数控改造

德国HELLER BEA 2 卧式加工中心数控改造
  • 项目:
  • 客户:
  • 备注:

机床型号:

WERNER  TC2 .5K卧式加工中心。

原控制系统:

SINUMERIK 880M数控系统

INDRAMAT交流伺服驱动和电机;

INDRAMAT交流主轴驱动和电机。

改造前状况:

1994年从德国引进,由于数控系统不稳定,该机床一直没能正常使用,故障频繁,维修费用高,至1995年完全停机;

机床技术参数:

X轴:1000mm;

Y轴:800mm;

Z轴:800mm;

刀库轴:72把;

转台轴:0 360 任意分度;

工作台:630x500;

主轴电机:37Kw。

改造方案:

NUM1060M数控系统

保留原伺服驱动及伺服电机

保留原主轴驱动及主轴电机。

改造效果:

改造后的机床达到用户的要求,符合原先的操作习惯,运行稳定可靠。

NUM系统特殊功能:

1  PLC 程序梯形图的在线检测;

2  刀库的界面管理,分为大刀和小刀的管理(大刀占用三个刀位小刀占用一个刀位);

3  用户宏程序的编写;

4  自动交换工作台控制;

5  液压夹具自动保压功能;

6  专用的维修界面。
