西门子电源模块、功率模块、SITOP、PCU等接口模块

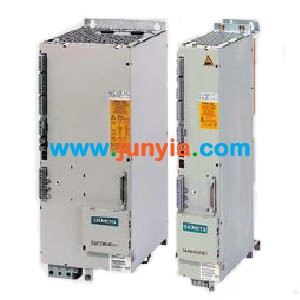

西门子6SN1145/6SN1146驱动电源模块用于连接各个驱动单元和强电供电系统，将主电源变换为直流母线上的直流电压。所有的冷却部件，例如可以将空气导入模块内以降低模块温度的分立风扇或/ 和散热板，也包括在模块的供货范围之内。对于宽度为200 mm (7.87 in)的模块，无论采取内部或外部冷却方式，其标准组件当中都应包括所需的冷却部件，如一独立风扇/ 或热传导盖用来通过空气流动使模块降温。对于尺寸为300 mm (11.81 in)请遵守相关注意事项。可提供屏蔽端子板以满足对电源电缆的电磁兼容(EMC)的接线要求，对于带屏蔽的电源电缆，应使用屏蔽连接器以达到电磁兼容的要求。过电压限制模块用于不能满足IEC 要求的逆变器或电网。当驱动电源模块需要满足UL标准时，必须使用过电压限制模块。驱动电源模块采用400V / 3 相 交流± 10%， 50 / 60 Hz，415 V / 3 相 交流± 10% 50 / 60 Hz 或480 V / 3 相 交流+6%至-10% 50 / 60 Hz 的主电源电压产生DC 连接需要的的直接驱动电压。另外，通过设备总线集中对驱动模块(由功率模块6SN1123，闭环控制插入模块6SN1118，组成)提供电源(+/-24V，+/-15V，+ 5V 等)。

如果驱动电源模块与以一个非TN形式的电网相连或与一个没有采用直接电流敏感残余电流保护装置的电网相连接，就需要从选择表中按照Yyn0矢量组选择一个隔离变压器。对于调节型的驱动电源/再生反馈模块，如果在其入口处有变压器时，则同样需要安装高频整流电抗器。同样，当电网电压为200 V / 220 V / 240 V / 400 V / 500 V / 575 V ± 10% 50 Hz / 60 Hz 时，需要用一个合适的变压器来进行电压匹配。

非调节型驱动电源模块

应用范围

■ 很少进行制动或即使制动但制动的循环时间很短以及制动能量很低的机床

■ 电网工作环境在：SKmains /P nUl ≥ 30 (SK mains: 主电源短路功率：P nUI: UI 模块额定功率)

■ 驱动的动态要求有一定的限制，特别是对主轴驱动。

非调节型驱动电源模块的输出功率比较低。这些模块的的功率最大为10KW，包括一个整流电抗器和一个能将

驱动模块制动能量转换为热量的脉冲电阻器。如果脉冲电阻器用到了其最大容量（>200W），就应使用一热传

导盖从而将热量隔开而不传到上面的模块去。

对于28KW的非调节型驱动电源模块，整流电抗器和脉冲阻器必须分别订购和安装。非调节型驱动电源模块中

已经含有了对脉冲电阻器的控制。

非调节型驱动电源模块的附加功能

■ 对直流连接母线电压的电源整流器

■ 采用编码开关对于下列可选的脉冲电阻器进行控制

• 内置式脉冲电阻器

• 连接至28KW 模块用外部脉冲电阻器



西门子功率模块可以适用于以下电机：

1FK7伺服电机、1PH7主轴电机

可以使用功率范围很宽的单轴或双轴功率模块，这些模块按电流安培数分级，并能提供三种不同的冷却方式，电流额定参数是与一系列预先设定的参数值有关的。对于较高的工作频率或脉冲频率应对其作出适当的减少，相应地。用于连接各种电机的预告装配好的电源电缆也可以订货。

为了满足电磁兼容EMC标准的要求，需要使用屏蔽终端板与已屏蔽的电源电缆相连接。驱动单元总线电缆已包括在功率模块组件当中，是其中的一部分。对于数字系统，驱动总线电缆必须单独订购。

西门子数控单轴模块：

6SN1123-1AA00-0HA1、6SN1123-1AA00-0AA1、 6SN1123-1AA00-0BA1、 6SN1123-1AA00-0CA1、6SN1123-1AA00-0DA1、 6SN1123-1AA00-0LA2、 6SN1123-1AA00-0EA1、6SN1123-1AA01-0FA1、6SN1123-1AA00-0JA1、6SN1123-1AA00-0KA1

西门子数控双轴模块：6SN1123-1AB00-0HA1、6SN1123-1AB00-0AA1、6SN1123-1AB00-0BA1、6SN1123-1AB00-0CA2



西门子SITOP电源部件

产品型号：6EP1334

SITOP电源提供理想的工业环境下使用的24V开关电源，其高精度的调节输出电压还可以满足非常灵敏的传感器需要的工作备件。

技术特性：

输出电压精确

残余纹波小

输入电压范围宽

效率高

安装简单

集成式电子短路保护

电子安全隔离

型号：6EP1334-2BA00、6EP1334-3BA00



西门子高性能型 PCU 20 不需要硬盘，并已内置有 PROFIBUS DP/MPI通讯功能。以太网接口和软驱作为选件提供。

结构：

• 单芯片 PC 处理器， 166 MHz 或 233 MHz/32 MB DRAM/16MB Flash

• 内置操作系统

• 端口：

- COM 1 (V.24/TTY)， COM 2 (V.24)

- PS/2 键盘

- MPI 接口

- USB， 2 个接口（1 个内置/ 1 个外置）

- 以太网 10/100 Mbit/s，外置软驱（软件选项）

- PCMCIA 存储卡接口（也可选择与 PC 卡/ 闪存合用，作为外置程序存储器）。

名称订货号：

SINUMERIK PCU 20 SPC 166 MHz/32 MB，带最新版本的 HMI 软件

       6FC5 210-0DF00-0AA1

SINUMERIK PCU 20 SPC 233 MHz/32 MB，带最新版本的 HMI 软件

       6FC5 210-0DF00-1AA1



西门子监控模块监控模块包含整套电子装置电源以及用于单独驱动组的集中监控功能。电源可从400 ... 480 V 三相 AC 系统获得或从直流母线获得，或者从两者获得，例如在使用 ESR 功能（继续停和回退）时。当一个组中的大量驱动模块超过了电源模块的电子电源供电能力时，就需要使用监控模块。

监控模块还可以用在多控制柜或多层驱动模块组。当需要使用外部散热时，要使用遮板来固定该模块并盖住制作好

的切口。

用于 SIMODRIVE 611 的监控模块配备有用于内部和外部散热的全部连接部件。



西门子数字接口控制单元：

• 编码器可使用增量式编码器 sin/cos 1 VPP 和 EnDat 绝对值编码器以及直接测量系统。

• 电机编码器测量系统与直接测量系统之间的动态测量回路切换

• 同步进给轴（龙门）

• 固定端停，用于主轴和进给轴

• 可变增量式加权，8 挡速度

• 采用一个编码器的 C 进给轴

• 转矩预控制

• 重量平衡

• 在线测量

• 通过 PLC 的主轴摆动

• 异步电机的无编码器运行

• 4 个同步和异步电机的可选数据组

• 制动管理，取决于控制器使能和脉冲禁用

• 主动反馈感应，编码器信号似然性检查

• 编码器故障时电控停车

• 提前位置控制（APC），高动态定位

• 带驱动总线的内部脉冲抑制的安全集成

• 1PM/1PH/1FE1/2SP1/1FT6/1FK/1FN/1FW6 电机在一个双轴控制单元上混合运行

可用功能取决于 SINUMERIK 810D powerline/840D powerline 中的驱动软件版本。

高标准/ 高性能型控制系统的运行需要 NC 软件 06.04 09 或以上版本，以及 HMI 软件 06.02 及以上版本。

该软件支持：

• 在同一驱动组与以前的模块混合运行。

• 使用 HMI 或调试工具 SinuCom NC 进行模块调试。

6SN1118-0DM3-0AA0

高标准闭环控制，双轴型式带数字接口的控制器，用于1FT6/1FK/ 1FE1/2SP1/1PH/1PM电机

6SN1118-0DJ2-0AA1

高性能型闭环控制，单轴型式带数字接口的控制器，用于1FT6/1FK/1FN/1FE1/2SP1/1PH/1PM/1FW6电机

6SN1118-0DK2-0AA1

高性能型闭环控制，双轴型式带数字接口的控制器，用于1FT6/1FK/1FN/1FE1/2SP1/1PH/1PM/1FW6电机



西门子插入式模块：

针对各种应用技术和不同电机类型的闭环控制插入模块1118

SIMODRIVE611有模拟量设定值接口和PROFIBUS-DP接口的闭环控制插入单元，用于控制最高达1400Hz工作频率的下列电机：

1FK7同步电机

带/不带编码器的1PH7主轴电机

以下类型的编码器可用于不同类型的闭环控制插入单元：

旋转变压器：分辨率可设置为：14/12位。1至6极对，最大工作频率fg达108Hz/432Hz内部脉冲倍率因子

带1Vpp正弦/余弦信号，最大可达65536个脉冲的增量式编码器。

带EnDat接口的绝对编码器，同样在1Vpp正弦/余弦标准通过微分积分信号A，B，R，实现对电机编码器的模拟信号下，附加通过EnDat协议确定的绝对位置
