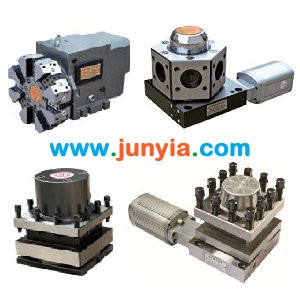

LD4/6系列电动刀架
采用蜗轮,蜗杆传动,上下齿盘啮合定位,螺杆锁紧无触点发讯,具有转位快,定位精度高,刚性好的优点。适用于卧式车床。



TLD立式电动刀架
电机设置于刀架内部,防护严密,转位动作轻便可靠;T型螺纹锁紧力大,刚性好,能承受重切削力;塔形结构,外形美观,避免干涉碰撞。适用于立式和大型卧式车床。



WD电动双向转刀架
该系列数控刀架是普及型及高级型数控车床的核心配套附件,可保证零件通过一次装夹自动完成车削外圆、端面、圆弧、螺纹和镗孔、切断等加工工艺。可选6工位和8工位。适用于机床、家电、汽车、轴承、齿轮、冶金等行业。



电动刀架各种故障分析:
1. 故障现象一:电动刀架锁不紧
故障原因 处理方法
①发信盘位置没对正 :拆开刀架的顶盖,旋动并调整发信盘位置,使刀架的霍尔元件对准磁钢,使刀位停在准确位置。
②系统反锁时间不够:调整系统反锁时间数即可(新刀架反锁时间t=1.2s即可)。
③锁紧机构故障 :拆开刀架,调整机械,并检查定位销是否折断。

2. 故障现象二:电动刀架某一位刀号转不停,其余刀位可以转动。
故障原因 处理方法
①此位刀的霍尔元件损坏:确认是哪个刀位使刀架转不停,在系统上输入转动该刀位,用万用表量该刀位触点对+24V触点是否有变化,若无变化,可判定为该位刀霍尔元件损坏,更换发信盘或霍尔元件。
②此刀位信号线断路,造成系统无法检测到位信号:检查该刀位信号与系统的连线是否存在断路,正确连接即可。
③系统的刀位信号接收电路有问题:当确定该刀位霍尔元件没问题,以及该刀位信号与系统的连线也没问题的情况下更换主板。
