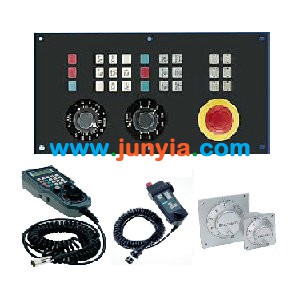

西门子手轮和机床控制面板

西门子B-MPI 型手持单元

适用于手动操作，例如进给轴的进给运动。所有按键都可任意分配，键盘可任意贴标签。

手持单元能够进行 3 线制与 4 线制连接。全新引入的一个功能就是采用了三步使能按钮，取代二步使能按钮。因此，未来的ISO 10218 要求现在即能满足。急停按钮和使能按钮分别都具有两个接口。B-MPI 手持单元通过一个分配器箱连接到 MPI 线路。分配器可安装在控制柜或单独的外壳中。对于 4 线制连接型，用户就可以对使能电路中的横向短路进行监控。由于采用了改进型连接器布局，这些手持单元只能与配套的分配器一起使用。所有手持单元都经 UL 认证。并提供有一个支架，以便在不用时存放手持单元。支架由黑色聚苯乙烯制成，并使用 4 个螺钉固定在合适的表面上。手持单元 B-MPI 型三步使能按钮，包括连接电缆以及接头

• 3 线制

- 卷绕式连接电缆             长：3.5 m                 6FX2 007-1AC04

- 直形连接电缆                长：10 m                  6FX2 007-1AC14

• 4 线制

- 卷绕式连接电缆             长：3.5 m                 6FX2 007-1AE04

- 直形连接电缆                长：10 m                  6FX2 007-1AE14

西门子数控模块电子手轮：

西门子数控模块电子手轮：6FC9320-5DC01，前面板安装型76×76毫米，方便的小型手持单元适用于车间中标准机器的设置和操作，通过简单选择粗调、中调和细调进给控制，可以进行快速却高精度进给。信号并行传送到NC中。

西门子小型手持装置

小型手持装置非常方便的进行设置和操作标准机床；快速位移键和2个+/-方向键，外加手轮用于移动坐标轴；2通道的紧仃和使能按键，紧仃采用4线连接，3根响应线；通过波段开关，可以选择5个坐标轴；按照客户的定义，2个功能键可以有选择的分配；通过粗、中、精进给控制的选择可以进行快速，高精度的进给。信号可以并行传送到NC中。有连接附件；

手持型号：

 6FX2007-1AD02 现升级为：6FX2007-1AD03

 6FX2007-1AD12 现升级为：6FX2007-1AD13

手持配件：

6FX2006-1BG02、6FX2006-1BG10

西门子机床控制面板

提供了用于车床铁床的简单而又经济的标准解决方案，除了操作机床所需的全部按键和开关以外，还提供有6个用户定义键（LED显示）。

模式选择、两个倍率开关、NC启动和停止、主轴功能和复位等的接线工作即全部完成。

“EMERGENCY STOP（紧急制动）”开关配装有一个常开触点和一个常闭触点。

在机床控制面板MCP的背面有以下接口

X1201、X1202：50芯扁平电缆插座，用于连接I/O模块PP72/48
