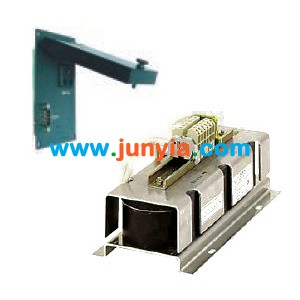

西门子隔离器、电抗器、滤波器、屏蔽连接件、电压限制模块

西门子RS-232隔离器

被动式电源驱动型

最大通讯波特率为38400

驱动电缆长度最大不15米

D型9芯和D型15芯手头用于与PC机相连接

220V3相交流外接设备供电插头

连接到802D/802D base line的PCU COM1

西门子高频整流电抗器

必须按表中的要求选择相匹配的高频整流电抗器，用选定的高频整流电抗器将电源与28KW的非调制型驱动电源模块和调制型驱动电源/再生反馈模块相连接。

调频整流电抗器用于：

抵制系统干扰和不稳定性；

与驱动电源和再生反馈模块共同为相连的增压型变频器工作存储能量；

高频整流电抗器用于400V/3相交流-10%至480V/3相交流+6%；

工作频率为50HZ/60HZ+-10%；

西门子数控滤波器

应用：输入滤波器和I/RF模块输入滤波器套件可以在正弦电流模式和方波电流模式下使用。

功能：与正弦电流模式下的I/RF模块结合使用的输入滤波器有如下功能：

倘若网络短路额定值设置充分，则低频率输入谐波电压可以保持在根据VDEW要求所设定的限值内。

低泄漏电流设计：用于带额定故障电流>＝300mA的通用电流敏感型剩余电流保护装置。

西门子屏蔽连接件

为了满足对EMC（电磁兼容性）的要求，应该使用电源滤波器，同时，各个电机电缆，在电源滤波器，整流电抗器以及各个进给模块之间的所有电缆都应该采取屏蔽措施。

与各种模块相匹配的屏蔽板用来联结各电机动力电缆上的屏蔽连接件。屏蔽板上配有已准备好的用于联结制动端子的安装位置。

接触式屏蔽夹

按电磁兼容性的要求，使用接触式屏蔽夹将各个信号电缆联结到模块外壳的安装支架的电位点处。屏蔽夹可安装在驱动电源模块和装有各种闭环控制插入单元的功率模块上的螺纹衬套上。

用于非调节型驱动电源模块型号：

内冷：6SN1162-0EA00-0AA0，6SN1162-0EA00-0BA0，6SN1162-0EA00-0CA0，6SN1162-0EA00-0JA0，6SN1162-0EA00-0DA0

外冷：6SN1162-0EB00-0AA0，6SN1162-0EB00-0BA0，6SN1162-0EB00-0CA0，6SN1162-0EB00-0JA0，6SN1162-0EB00-0DA0

用于带软管冷却系统的型号：6SN1162-0EA00-0KA0

接触式屏蔽夹（信号电缆用）:6SN1162-0FA00-0AA0

西门子过电压限制模块

用于限制在接通感应负载或接通电网耦合变压器以将电压调至能够接受的值时这样一些情况下可能发生的，功率为10KW或10KW以上的驱动电源模块（宽度为100m），可将过电压限制模块插入到*181接口。

过电压限制模块一般用于变压器的输入端或那些不能满足IEC要求的电网（不稳定电网）。

为使驱动电源模块满足UL标准，必须使用过电压限制模块。功率为在5KW的非调节型驱动电源模块之中已经内装有相应的保护电路。

过电压限制器可以将过压限制到一个可以接受的值，过电压可能来自对感性负载或来自对电网匹配度压器的开关操作。过电压限制模块可用于不符合IEC要求的上游变压器。
