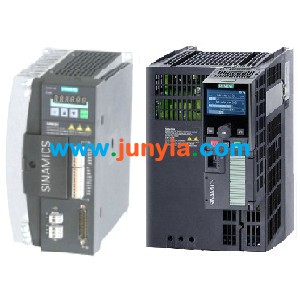

西门子伺服驱动器/主轴驱动器/步进驱动器

西门子V60 CPM60.1 伺服驱动器特别设计用于标准机床应用中的进给轴的控制。此系统主要设计用于成本效率为首要考虑因素的应用。驱动器的主要性能数据针对SINUMERIK 808D 进行了优化。

　　优点

　　紧凑型单轴驱动模块，将整流单元、逆变单元和控制单元集成于一体

　　铝制压铸件散热片替代冷却风扇

　　带涂层的电路板

　　无需PC工具进行调试和配置

　　使用按键/7段显示简单调试

　　预配置电机数据储存在驱动器中

　　CE认证

　　功能

　　输出电流分别为4A、6A、7A和10A的4个版本

　　220V至240V 3 AC电源电压

　　200%过载能力

　　连接至SINUMERIK 808D 的脉冲/方向接口(5V差分信号)

　　集成电机抱闸端子

　　报警继电器

　　可连接组件

　　下列组件可以连接至 SINAMICS V60 CPM60.1：

　　SINUMERIK 801

　　SINUMERIK 808D 车削 PPU 141.1水平型

      SINUMERIK 808D 铣削 PPU 141.1水平型

　　SIMOTICS 1FL5 进给电机

　　SIMOTICS 1FL5 电机的TTL 编码器

　　SIMOTICS 1FL5 电机的抱闸



带控制单元CU240B-2和基本操作面板(BOP-2)的SINAMICS G120功率模块

　　连接有CU240B-2控制单元和高效SIMOTICS 1LE0 标准电机的SINAMICS G120 PM250 功率模块是为主轴量身定制的经济实用的解决方案。基本操作面板(BOP-2)选择在无PC的条件下也可以确保调试和维修。

　　优点

　　集成再生电源使效率最高

　　紧凑节约空间型设计

　　创新的冷却方案和带涂层的电路板

　　高耐用性和长久的使用寿命

　　    -外部散热片

　　    -控制单元自然冷却

　       -重要组件涂层

　　高脉冲频率确保电机安静运行

　　便携式基本操作面板(BOP-2)选件确保在没有PC的情况下也能调试和维护

　　通过基本操作面板选件或MMC 存储卡选件进行简单的单元替换和快速参数复制

　　便于维修，得益于可分别更换的功率模块和控制单元

　　功能

　　用于主轴解决方案的5.5kw，7.5kw，11kw或15kw的4种功率模块

　　380V至480V3相交流电源电压

　　高达200%的过载能力

　　用于5.5,7.5和11kw版本的集成电源滤波器

　　用于主轴解决方案的高性能控制单元

　　链接数控系统的模拟量±10V设定值接口

　　用于调试和维修的便携式基本操作面板选件

　　用于数据备份的存储卡选件

　　集成

　　下列组件可以连接至SINAMICS G120 功率模块和CU240B-2控制单元的组合中：

　　SINUMERIK 801

　　SINUMERIK 802C

　　SINUMERIK 808D车削板

　　SINUMERIK 808D铣削版

　　SINUMERIK 828D BASIC

　　SINUMERIK 828D

　　SIMOTICS 1LE0 高效标准电机



西门子S120是西门子新一代的驱动控制系统，它是集V/F、矢量和伺服控制于一体的驱动系统，多轴资源共享的理念和模块化的设计使得它能实现高效而又复杂的运动控制，其性能远远超过同类系统。

SINAMICS S120 的产品包括：用于单轴控制的AC/AC 驱动器和用于多轴控制的共母线的DC/AC驱动器。SINAMICS S120其功率范围为0.12Kw -4500Kw，几乎适用于所有的生产机械。

多功能性：集多种控制模式于一体，适合于单轴或多轴驱动。一个多轴控制单元CU320能控制多个驱动轴，其轴数与控制模式有关。

伺服控制：6个驱动轴。

矢量控制：4个驱动轴。

V/F控制：8个驱动轴。

进线电压：单向200－240VAC、三相380－480VAC和三相660－690VAC

控制电机类型：既能控制感应电机，又能控制同步、力矩及直线电机。

控制功能：既有高精度的速度控制功能，又具有简单定位功能，实现轴的相对和绝对定位。如果和上位的SIMOTION控制系统结合在一起还能实现同步、凸轮等复杂的运动控制功能。

硬件的自动识别：各驱动组件之间是通过高速通讯接口DRIVE-CLiQ来连接，因此主控单元CU320能自动识别各组件。

数据的快速交换：各组件借助DRIVE-CLiQ的通讯连接，能够实现组件间的快速数据交换，任一组件都可以很方便获取其它组件的数据，即：一台驱动器能够获取另一台驱动器的数据（如：速度和位置的实际值等）。

灵活性：模块化设计，升级性强。可以根据实际需要来增加或减少相应的模块，或者来选择单轴或双轴功率模块。

友好的参数界面：图形化的参数界面易懂易学，可根据功能图的实时显示，来实现参数的动态调试和监控。

选型和配置：SIZER工具软件通过向导方便快捷地来实现SINAMICS S120的硬件配置，并可以导出配置和订货清单。

TIA设计理念：集成的PROFIBUS－DP接口，易于和其它控制系统连接





西门子STEPDRIVE C/C+驱动器

STEPDRIVE C/C+为单轴的步进电机驱动器，用于五相步进电机。对于STEPDRIVE C  驱动（型号：6FC5548-0AA00-0AA0）扭距可达12Nm，而对于STEPDRIVE C+（型号：6FC5548-0AA02-0AA0）则可达25Nm。它们可以并排安装（最小间距100mm）。电源直接接到驱动器的端子上。无需内部及风扇。
